AH8730是一款高效率,穩定可靠的高亮度 LED燈驅動控制 IC ,內置高精度比較器 ,off-time控制電路,恒流驅動控制電路等,特別適合大功率 ,多個高的LED燈串恒流驅動。
AH8730采用固定off-time控制工作方式 ,其工作頻率可高達2.5MHz,可使外部電感和濾波電容、體積減少,效率提高。
在EN端加 PWM信號 ,可調節LED燈的亮度 。通過調節外置的電阻,能控制高亮度LED燈的驅動電流,使LED燈亮度達到預期恒定亮度 ,流過高亮度LED燈的電流可從幾毫安到1.5安培變化。
特性:
1 、可編程LED驅動電流,編程范圍為10mA到1.5a
2、高效率:90%
3、輸入電壓范圍:2.5V~400V
4 、工作頻率可調:500KHz~2.5MHz
5、驅動LED燈功能強:LED燈串可從1個到幾百個LED高亮度燈
6、亮度可PWM可調:通過EN端,調節LED燈亮度

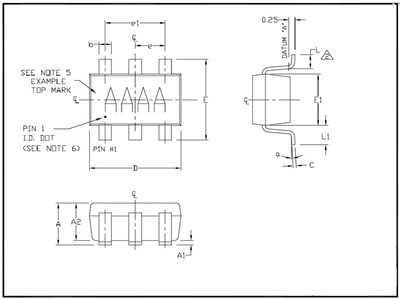

7 、SOT-23-6 封裝
應用范圍:
1、+12V/24V供電汽車LED燈杯
2、RGB大顯屏高亮度LED燈
3 、平板顯示器LED背光燈
4、交通警示LED燈
5、通用恒流源

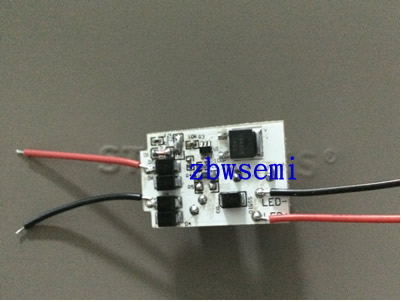

典型應用:
24v轉18v
60v轉5v
75v轉5V
60v轉18v
