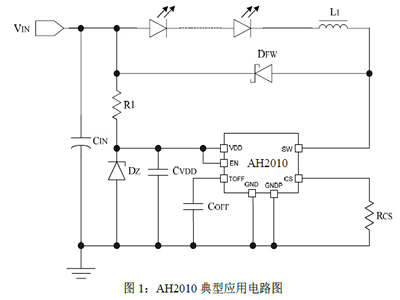

AH2010是一款高效率 ,降壓型高亮度LED燈恒流驅動芯片 。內置 100V/8A功率 mos管,尤其適合寬輸入電壓范圍的 LED驅動。 AH2010采用固定關斷時間的峰值電流控制方式, 其工作頻率最高可達 1MHz,可使外部電感和濾波電容體積減小 ,效率提高,節省 PCB面積。關斷時間最小為620ns,并可通過外部電容進行調節 ,工作頻率也可根據用戶要求進行調節。在EN端加 PWM 信號,可調節LED燈的亮度 。
AH2010通過調節外置電流檢測電阻的阻值來設置流過LED燈的電流, 從而設置LED燈的亮度 ,流過 LED燈的電流可從幾十毫安到1.5 安培變化。 采用 MSOP-8/PP封裝。散熱片內置接SW腳 。
AH2010特點:
1. 內置 100V/8A功率管
2. 寬輸入電壓范圍:5V~100V
3. 高效率:可高達 92%
4. 最大工作頻率:1MHz
5. 峰值電流采樣電壓:250mV
6. 亮度可調:EN端加 PWM 信號
7. 關斷時間可調
8. 內置電流采樣前沿消隱電路
應用領域
平板顯示器LED背光燈
電動自行車燈
LED射燈
強光手電筒
